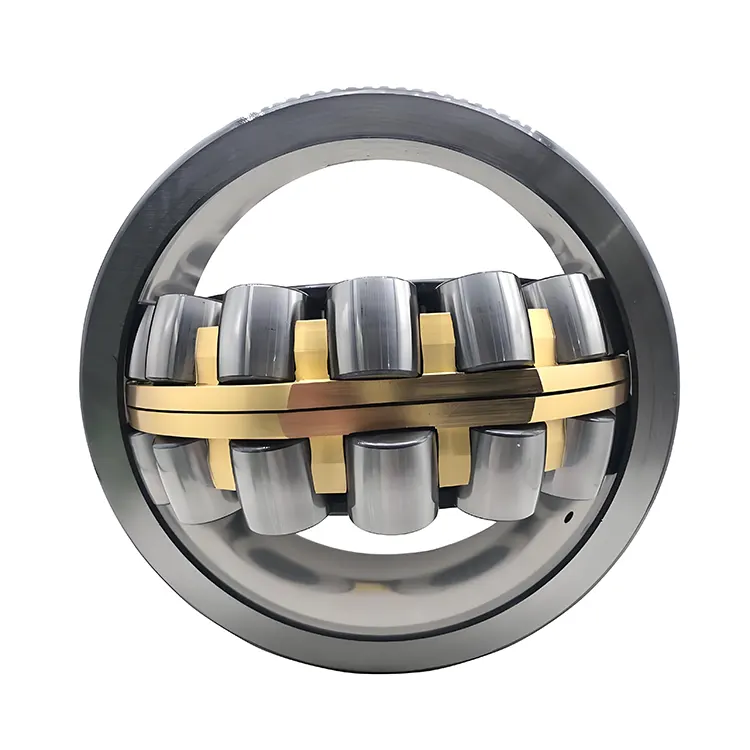

Rolamento esférico de tela shaker

O rolamento esférico de rolo de tela de alta qualidade produzido pela Komel Company adota um design de rolo de fila dupla, que pode suportar cargas radiais relativamente grandes e também uma certa quantidade de cargas axiais bidirecionais, atendendo aos requisitos complexos de carga gerados durante a operação de telas vibrantes.

Raça esférica: A pista externa do anel é esférica e o anel interno tem duas pistas que se inclinam em um certo ângulo em relação ao eixo do rolamento. Essa estrutura concede o komel com excelente desempenho de auto-alinhamento, permitindo que ela se adapte automaticamente aos erros de deflexão ou instalação do eixo. Mesmo que a caixa de tela sofra deflexão significativa devido à vibração, ela ainda pode garantir a operação normal entre todos os componentes e compensar o erro de coaxialidade.

CAGA: Geralmente, uma gaiola de latão usinada é adotada e guiada pelo anel externo, que é adequado para a situação com cargas excêntricas. Há também casos em que é usada uma gaiola de aço estampada. Após o tratamento térmico da superfície e o endurecimento, sua resistência ao desgaste é melhorada. Para rolamentos de rolos esféricos de grande porte para telas vibratórias, o anel interno pode não ter costela e a costela está na pista externa e é orientada a girar pela pista externa.

Parâmetro (especificação)

Sufixos

Design interno

BC: Rolamentos com uma gaiola de ferro fundido guiado pelos rolos, adequado para os principais eixos das turbinas eólicas.

CA/CAC: O anel interno possui costelas de ambos os lados, com um anel guia guiado pela gaiola e uma gaiola de latão usinada.

CC (J)/CJ: O anel interno não possui costela, com um anel guia guiado pela gaiola e duas gaiolas de aço estampadas.

CCJA/EJA: O anel interno não tem costela, com um anel guia guiado pelo anel externo e duas gaiolas de aço estampadas.

CAF: semelhante ao tipo CA, mas com uma gaiola de aço usinada.

ECA/ECAC: gaiola de latão usinada em forma de garfo, o anel interno tem costelas de ambos os lados, com um anel guia guiado pelo anel interno e um conjunto aprimorado de rolos.

Design externo (selos, ranhuras, etc.)

-Cs, -2Cs: Um lado ou ambos os lados estão equipados com vedações de NBR de contato.

-CS2, -2CS2: Um lado ou ambos os lados estão equipados com vedações de contato FKM.

-CS5, -2CS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

-Rs, -2Rs: Um lado ou ambos os lados estão equipados com vedações NBR de contato.

-RS5, -2RS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

K: furo cônico com um golpe de 1:12.

K30: furo cônico com um cone de 1:30.

Design de gaiola

F: Gaiola de aço usinado, guiado pelo anel interno.

FA: Gaiola de aço usinada, guiada pelo anel externo.

J: Gaiola de aço estampado, guiado pelo anel interno.

JA: Gaiola de aço estampado, guiado pelo anel externo.

MA: Gaiola de latão usinada, guiada pelo anel externo.

Material e tratamento térmico

235220: O anel interno é endurecido por maiúsculas e o furo interno tem uma ranhura em espiral.

HA3: O anel interno é endurecido por maiúsculas.

Precisão, depuração, pré -carga e operação silenciosa

C08: A precisão rotacional atende ao grau de tolerância P5.

C083: C08 + C3.

C084: C08 + C4.

C2: A depuração interna radial é menor que o grau normal.

C3: A depuração interna radial é maior que o grau normal.

C4: A depuração interna radial é maior que C3.

C5: A depuração interna radial é maior que C4.

P5: A precisão dimensional e a precisão rotacional atendem ao grau de tolerância P5.

P6: A precisão dimensional e rotacional atende ao grau de tolerância P6.

P62: P6 + C2.

Lubrificação

GEM9: Preenchido com 70-100% do SKF LGHB 2 GREASE.

VT143: Preenchido com 25 a 45% da graxa SKF LGEP 2.

VT143C: preenchido com 70-100% da graxa SKF LGEP 2.

W64: óleo sólido.

W: O anel externo não possui ranhura de lubrificação e orifícios de lubrificação.

W20: O anel externo possui três orifícios de lubrificação.

W26: O anel interno tem seis orifícios de lubrificação.

W33: O anel externo tem uma ranhura de lubrificação e três orifícios de lubrificação.

W33X: O anel externo tem uma ranhura de lubrificação e seis orifícios de lubrificação.

W77: Bolinhos de lubrificação W33 inseridos.

W513: W26 + W33.

Outras variantes

R505: Rolamentos para caixas de eixos ferroviários.

VA405: Rolamentos para máquinas vibratórias, com uma gaiola de aço estampada endurecida em maiúsculas de caixa.

VA406: Semelhante ao VA405, mas o furo interno do anel interno cilíndrico é revestido com PTFE.

VA991: Rolamentos adequados para aplicações de alta velocidade.

VE552 (e): O anel externo de um lado possui três orifícios de rosca equidistantes para conectar o equipamento de elevação. E indica que o rolamento está equipado com um parafuso de elevação de elevação.

VE553 (e): semelhante ao VE552 (e), mas o anel externo de ambos os lados tem orifícios rosqueados.

VG114: gaiola de aço estampada endurecida em maiúsculas.

VQ424: A precisão rotacional é maior que C08.

Aplicativo

Indústria de mineração:No processo de mineração e curativo, as telas vibratórias são usadas para operações como triagem preliminar, classificação e desidratação dos minérios minerados. Os rolamentos de rolos esféricos são aplicados a vários tipos de telas vibratórias, como telas vibratórias circulares e telas vibratórias lineares. Por exemplo, no processo de curativo de minério de ferro, a tela vibratória precisa rastrear o minério de ferro triturado para remover impurezas e minérios de diferentes tamanhos de partículas. Neste momento, os rolamentos esféricos de rolos podem suportar a força de impacto dos minérios e a carga de vibração da própria tela vibratória. Seu desempenho de auto-alinhamento também pode se adaptar à ligeira deformação e deflexão que a caixa de tela pode experimentar durante a vibração a longo prazo, garantindo a operação estável do trabalho de triagem.

Indústria de carvão:No processo de lavagem e processamento de carvão, a tela vibratória é um dos principais equipamentos. Os rolamentos de rolos esféricos são comumente usados ​​em peças como os excitadores e caixas de tela de telas vibratórias de carvão. Nas plantas de lavagem de carvão, a tela vibratória precisa classificar e rastrear o carvão para separar produtos de carvão de diferentes tamanhos de partículas e, ao mesmo tempo, realizar operações de desidratação. Os rolamentos de rolos esféricos podem efetivamente suportar o peso do carvão e as cargas complexas geradas durante o processo de vibração, garantindo a operação eficiente da tela vibratória e melhorando a qualidade e a eficiência da produção da lavagem de carvão.

Indústria metalúrgica:Na produção metalúrgica, as telas vibratórias são usadas para triagem e classificação de minérios sinterizados, minérios de pellets etc., bem como para o pré -tratamento de matérias -primas. Os rolamentos de rolos esféricos desempenham um papel importante nas telas vibratórias metalúrgicas. Por exemplo, na oficina de sinterização de uma planta de aço, a tela vibratória precisa rastrear o minério sinterizado para remover partículas e impurezas não qualificadas. Os rolamentos de rolos esféricos podem se adaptar à alta temperatura e ambiente de trabalho empoeirado, suporta a alta temperatura do minério sinterizado e as cargas de impacto relativamente grandes, garantem a operação normal da tela vibratória e forneçam matérias-primas qualificadas para o processo subsequente de fabricação de ferro.

Indústria de materiais de construção:No processo de produção de materiais de construção, como cimento e areia e cascalho, as telas vibratórias são usadas para triagem e classificação de materiais. Os rolamentos de rolos esféricos são aplicados às telas vibratórias na linha de produção de cimento, como a triagem de matérias -primas como calcário e argila, bem como a classificação e a triagem de produtos de cimento. Em pátios de areia e cascalho, as telas vibratórias são usadas para rastrear areia e cascalho para separar produtos de areia e cascalho de diferentes tamanhos de partículas para atender às diferentes necessidades dos projetos de construção. Os rolamentos de rolos esféricos podem suportar o impacto e a vibração de materiais como areia e cascalho, e seu bom desempenho de auto-alinhamento pode compensar a deflexão do eixo causada por erros de instalação do equipamento ou durante o processo de trabalho, garantindo a operação estável da tela vibratória.

Indústria de energia:Nas usinas de energia térmica, as telas vibratórias são usadas para triagem e remoção de impurezas do carvão para garantir a estabilidade e a eficiência da combustão da caldeira. A aplicação de rolamentos de rolos esféricos nas telas vibratórias em usinas de energia pode suportar o peso do carvão e a carga de vibração, se adaptar ao complexo ambiente de trabalho da usina, garantir a operação confiável da tela vibratória e fornecer uma garantia para a produção de geração de energia.

Indústria de proteção ambiental:Em campos de proteção ambiental, como tratamento de resíduos e tratamento de esgoto, as telas vibratórias são usadas para triagem e separação de resíduos, lodo etc. A aplicação de rolamentos esféricos de rolos em telas vibratórias de proteção ambiental pode suportar as cargas complexas provocadas pelas propriedades especiais de materiais como resíduos e lodo. Ao mesmo tempo, produtos com melhor desempenho de vedação também podem se adaptar a ambientes severos, como umidade e corrosão, garantindo a operação normal da tela vibratória e facilitando o progresso suave do processo de tratamento de proteção ambiental.
