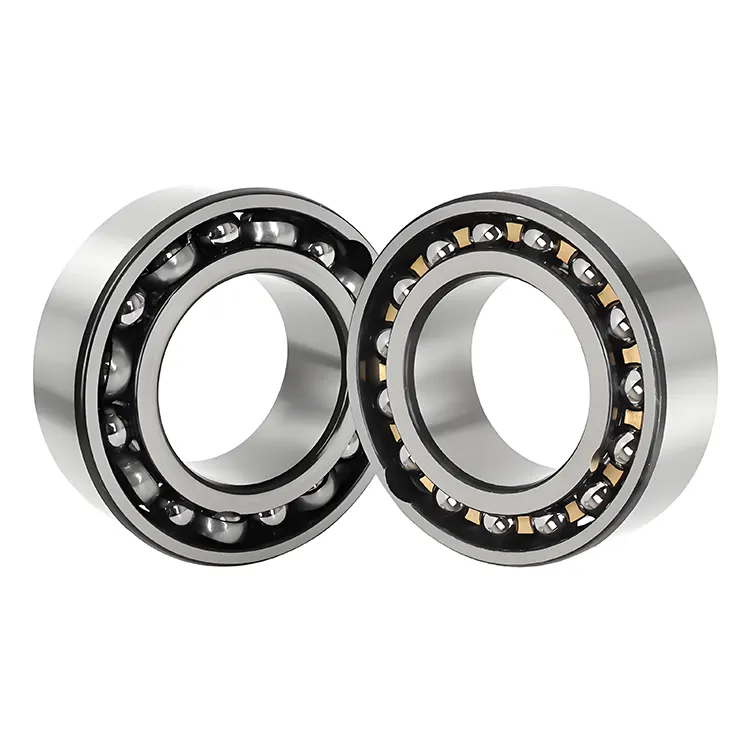

Os mancais de esfera de ranhura profunda da linha dupla produzidos por Komel são compostos por um anel interno, um anel externo, duas fileiras de bolas de aço e duas gaiolas de nylon. Eles não têm lacunas de bola e uma estrutura compacta. Nossos rolamentos de esferas de ranhura profunda da linha dupla têm forte capacidade de carga radial: a capacidade de carga radial é de cerca de 1,62 vezes a de um rolamento de esferas de ranhura profunda de uma única fila do mesmo tamanho, que é adequado para cenários de alta carga. Ele pode suportar cargas axiais em ambas as direções, mas a carga axial pura não excede 0,5 vezes a carga estática nominal (isto é, ≤0.5co), caso contrário, a vida será bastante reduzida. O erro angular permitido entre os anéis interno e externo é de apenas 2 minutos de arco, o que causará ruído, aumento do desgaste e vida útil reduzida.
|
Número do modelo |
Diâmetro interno |
Diâmetro externo |
Largura |
|
4200 ATN9 |
10 |
30 |
14 |
|
4201 ATN9 |
12 |
32 |
14 |
|
4202 ATN9 |
15 |
35 |
14 |
|
4203 ATN9 |
17 |
40 |
16 |
|
4204 ATN9 |
20 |
47 |
18 |
|
4205 ATN9 |
25 |
52 |
18 |
|
4206 ATN9 |
30 |
62 |
20 |
|
4207 ATN9 |
35 |
72 |
23 |
|
4208 ATN9 |
40 |
80 |
23 |
|
4209 ATN9 |
45 |
85 |
23 |
|
4210 ATN9 |
50 |
90 |
23 |
|
4211 ATN9 |
55 |
100 |
25 |
|
4212 ATN9 |
60 |
110 |
28 |
|
4213 ATN9 |
65 |
120 |
31 |
|
4214 ATN9 |
70 |
125 |
31 |
|
4215 ATN9 |
75 |
130 |
31 |
|
4216 ATN9 |
80 |
140 |
33 |
|
4217 ATN9 |
85 |
150 |
36 |
|
4218 ATN9 |
90 |
160 |
40 |
|
4220 ATN9 |
100 |
180 |
46 |
|
4301 ATN9 |
12 |
37 |
17 |
|
4302 ATN9 |
15 |
42 |
17 |
|
4303 ATN9 |
17 |
47 |
19 |
|
4304 ATN9 |
20 |
52 |
21 |
|
4305 ATN9 |
25 |
62 |
24 |
|
4306 ATN9 |
30 |
72 |
27 |
|
4307 ATN9 |
35 |
80 |
31 |
|
4308 ATN9 |
40 |
90 |
33 |
|
4309 ATN9 |
45 |
100 |
36 |
|
4310 ATN9 |
50 |
110 |
40 |
|
4311 ATN9 |
55 |
120 |
43 |
|
4312 ATN9 |
60 |
130 |
46 |
|
4313 ATN9 |
65 |
140 |
48 |
|
4314 ATN9 |
70 |
150 |
51 |
|
4315 ATN9 |
75 |
160 |
55 |
|
Sufixo |
Significado |
Exemplo |
|
Z |
Tampa de poeira de placa de aço único (proteção sem contato e moderada de poeira) |
6203-Z |
|
2z |
Tampas de poeira de placa de aço duplo |
6008-2Z |
|
Rz |
Vedação de borracha de baixo fricção única (sem contato, boa resistência a óleo/poeira) |
6205-RZ |
|
2rz |
Vedações de borracha de baixo fricção dupla |
6302-2RZ |
|
Rsl |
Selo único de baixo fricção (design SKF, para rolamentos de tamanho pequeno) |
6004-RSL |
|
2rsl |
Vedações duplas de baixo fricção |
6206-2rsl |
|
Rsh |
Vedação de borracha do tipo de contato único (maior atrito, excelente proteção) |
6303-RSH |
|
2rsh |
Vedações de borracha do tipo de contato duplo |
6207-2RSH |
|
Sufixo |
Significado |
Exemplo |
|
C0 |
Folga normal (padrão, omitido) |
6200 |
|
C2 |
Folga menor que a classe normal |
6305-C2 |
|
C3 |
Autorização maior que a classe normal |
6008-C3 |
|
C4 |
Folga maior que a classe C3 |
6210-C4 |
|
C5 |
Folga máxima |
6312-C5 |
|
Sufixo |
Significado |
Exemplo |
|
P0 |
Precisão normal (padrão, omitida) |
6203 |
|
P6 |
Maior precisão que P0 (ISO Classe 6) |
6006-P6 |
|
P5 |
Alta precisão (ISO Classe 5) |
6204-P5 |
|
P4 |
Precisão ultra-alta (ISO Classe 4, para equipamentos de precisão) |
6302-P4 |
|
Sufixo |
Significado |
Exemplo |
|
M |
Gaiola sólida de latão (guiada à bola) |
6205-m |
|
TB |
Gaiola de tubo laminada fenólica (guiado por anel interno) |
6303-TB |
|
L |
Gaiola de liga leve |
6007-l |
|
Sufixo |
Significado |
Exemplo |
|
N |
Anel externo com ranhura de localização |
6206-N |
|
Nr |
Anel externo com ranhura de localização + anel de retenção |
6304-NR |
|
Znr |
Tampa de poeira única + ranhura de localização do anel externo + anel de retenção |
6208-ZNR |
|
Sufixo |
Significado |
Exemplo |
|
S0 |
Temperatura de alta temperatura (resistente a 150 ℃) |
6210-S0 |
|
S1 |
Resistente a 200 ℃ |
6305-S1 |
|
VA208 |
Rolamento de alta temperatura (gaiola de grafite + manganês fosfatando) |
6211-2Z/VA208 |
Equipamento industrial: eixos de máquina -ferramenta, redutores, bombas de água, bombas de óleo.
Aparelhos domésticos: motores, compressores.
Transporte: rodas de motocicleta, sistemas de ar condicionado automotivo.
Máquinas de precisão: instrumentos de alta precisão, máquinas têxteis.
