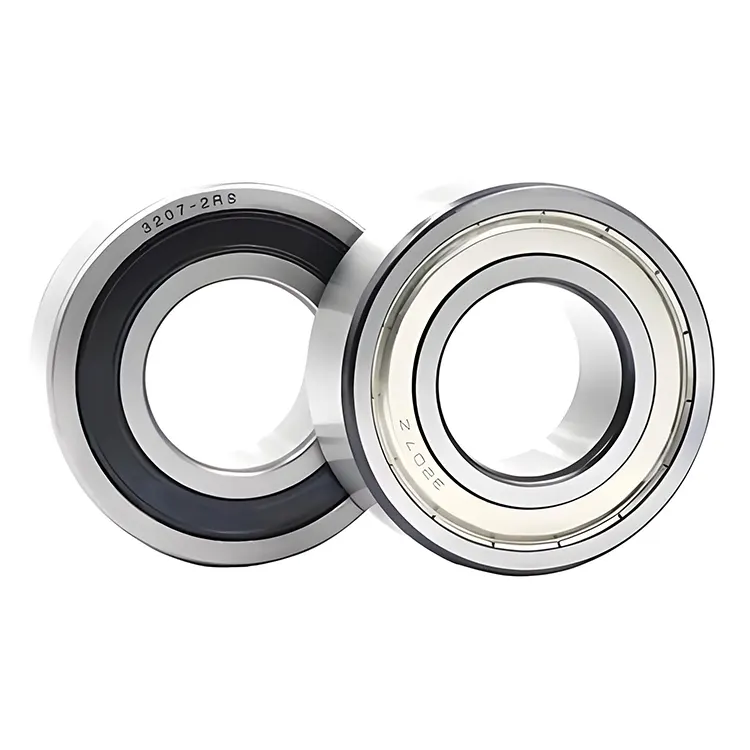

O rolamento de esfera de contato angular da linha dupla produzida pelo Komel pode suportar cargas axiais bidirecionais e cargas radiais altas ao mesmo tempo através do projeto do ângulo de contato das duas linhas de bolas de aço e dos anéis interno e externo. Eles são adequados para cenários que requerem alta rigidez e posicionamento axial bidirecional (como eixos de máquina-ferramenta e máquinas de arte).
Características estruturais
As duas fileiras de bolas de aço são distribuídas simetricamente e o ângulo de contato geralmente é de 25 ° ou 30 °.
Design não separável, com flanges integrais no anel interno ou externo.
Capacidade de carga
A capacidade de carga radial é de cerca de 1,6 ~ 1,8 vezes a de um rolamento de fileira única.
Forte capacidade de carga axial bidirecional, adequada para condições de carga combinadas.
Rigidez e precisão
Alta rigidez inerente, a rotação de alta precisão pode ser alcançada sem pré-carga.
Sensível aos erros de instalação (o desvio do ângulo precisa ser <2 minutos de arco).
|
Número do modelo |
Diâmetro interno |
Diâmetro externo |
Largura |
|
3200 |
10 |
30 |
14 |
|
3201 |
12 |
32 |
15.9 |
|
3202 |
15 |
35 |
15.9 |
|
3203 |
17 |
40 |
17.5 |
|
3204 |
20 |
47 |
20.6 |
|
3205 |
25 |
52 |
20.6 |
|
3206 |
30 |
62 |
23.8 |
|
3207 |
35 |
72 |
27 |
|
3208 |
40 |
80 |
30.2 |
|
3209 |
45 |
85 |
30.2 |
|
3210 |
50 |
90 |
30.2 |
|
3211 |
55 |
100 |
33.3 |
|
3212 |
60 |
110 |
36.5 |
|
3213 |
65 |
120 |
38.1 |
|
3214 |
70 |
125 |
39.7 |
|
3215 |
75 |
130 |
41.3 |
|
3216 |
80 |
140 |
44.4 |
|
3217 |
85 |
150 |
49.2 |
|
3218 |
90 |
160 |
52.4 |
|
3219 |
95 |
170 |
55.6 |
|
3220 |
100 |
180 |
60.3 |
|
3302 |
15 |
42 |
19 |
|
3303 |
17 |
47 |
22.2 |
|
3304 |
20 |
52 |
22.2 |
|
3305 |
25 |
62 |
25.4 |
|
3306 |
30 |
72 |
30.2 |
|
3307 |
35 |
80 |
34.9 |
|
3308 |
40 |
90 |
36.5 |
|
3309 |
45 |
100 |
39.7 |
|
3310 |
50 |
110 |
44.4 |
|
3311 |
55 |
120 |
49.2 |
|
3312 |
60 |
130 |
54 |
|
3313 |
65 |
140 |
58.7 |
|
3314 |
70 |
150 |
63.5 |
|
3315 |
75 |
160 |
68.3 |
|
3316 |
80 |
170 |
68.3 |
|
3317 |
85 |
180 |
73 |
|
3318 |
90 |
190 |
73.025 |
|
3319 |
95 |
200 |
77.8 |
|
3320 |
100 |
215 |
82.6 |
|
3322 |
110 |
240 |
92.1 |
|
5200 |
10 |
30 |
14.3 |
|
5201 |
12 |
32 |
15.9 |
|
5202 |
15 |
35 |
15.9 |
|
5203 |
17 |
40 |
17.5 |
|
5204 |
20 |
47 |
20.6 |
|
5205 |
25 |
52 |
20.6 |
|
5206 |
30 |
62 |
23.8 |
|
5207 |
35 |
72 |
27 |
|
5208 |
40 |
80 |
30.2 |
|
5209 |
45 |
85 |
30.2 |
|
5210 |
50 |
90 |
30.2 |
|
5211 |
55 |
100 |
33.3 |
|
5212 |
60 |
110 |
36.5 |
|
5213 |
65 |
120 |
38.1 |
|
5214 |
70 |
125 |
39.7 |
|
5215 |
75 |
130 |
41.3 |
|
5216 |
80 |
140 |
44.4 |
|
5217 |
85 |
150 |
49.2 |
|
5218 |
90 |
160 |
52.4 |
|
5219 |
95 |
170 |
55.6 |
|
5220 |
100 |
180 |
60.3 |
|
5222 |
110 |
200 |
69.8 |
1. Sufixo de ângulo de contato
Ângulo de contato do sufixo
C 15 ° Tipo geral, adequado para cenas de alta velocidade e precisão
Carga radial/axial balanceada CA 25 °, projeto geral
B 40 ° Alta capacidade de carga axial
2. Sufixo do tipo de vedação
2Rs selo de borracha de dupla face (intrusão anti-líquido)
2z de vedação de tampa de ferro dupla face (à prova de poeira)
3. Sufixo de grau de precisão
Tolerância padrão de grau comum P0
P5 Equipamento de precisão de alta precisão, como eixos de máquina -ferramenta
P4 Ultra-Precision Grade Special Cields, como aeroespacial
4. Sufixo de instalação emparelhado
DB de rigidez consecutiva, adequada para cenas com grandes momentos de flexão
DF tamanho axial compacto presencial
Série dt grande carga axial unidirecional
5. Sufixo do material da gaiola
Tn9 nylon leve, baixo ruído
M Carga pesada de latão, resistência a alta temperatura
Cenários de aplicação típicos
Indústria da máquina -ferramenta: suporte do eixo (emparelhamento de dB, α = 15 ° ou 25 °).
Indústria automotiva: eixo de engrenagem de engrenagem, rolamento de liberação da embreagem.
Aeroespacial: rotor do compressor do motor da turbina (rolamento de esfera de cerâmica, resistência à alta temperatura).
Equipamento de precisão: juntas do robô, unidades de disco rígido (amplitude necessária <100nm).
