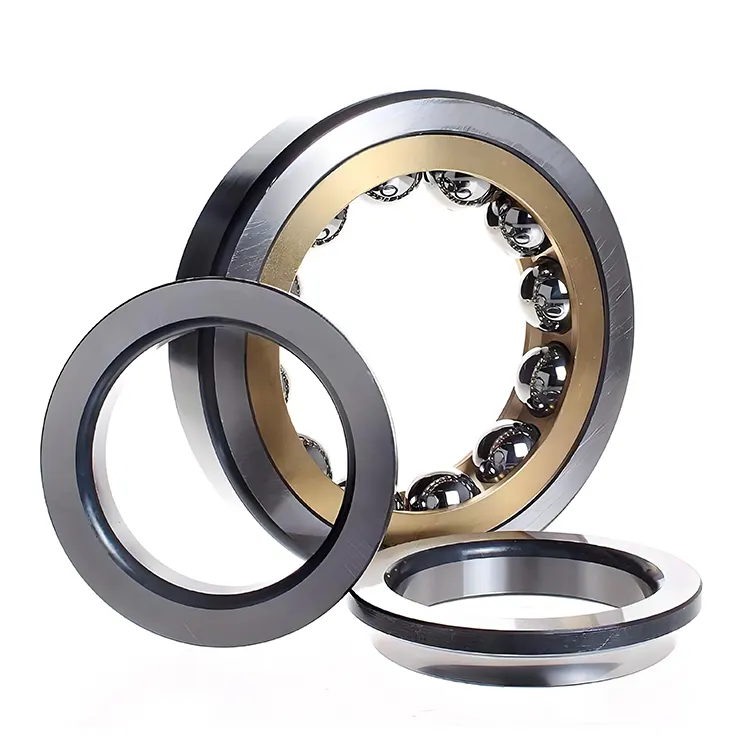

Rolamento de esfera de contato angular de quatro pontos

A China Four Point Angular Contact Ball roling produzida por Komel é um rolamento de carga axial pura. Ele pode suportar cargas axiais bidirecionais através do projeto de contato de quatro pontos entre a bola de aço e os anéis interno e externo (o ângulo de contato geralmente é de 35 ° ou 40 °), mas a capacidade de carga radial é baixa. É adequado para cenários em que são necessários posicionamento axial bidirecional e pequenas cargas radiais (como braços de guindaste e bancadas de trabalho rotativas).

Características estruturais

Rolamentos de esferas de fila única, ambos os anéis internos e externos têm costelas duplas, e a bola de aço e a pista formam contato de quatro pontos.

O ângulo de contato é fixo, geralmente 35 ° (série QJ) ou 40 ° (série Q).

Capacidade de carga

A capacidade de carga axial bidirecional é forte, aproximadamente duas vezes a do mesmo tamanho rolamento de contato angular de linha única.

A carga radial deve ser ≤ 30% da carga axial, caso contrário, a vida será bastante reduzida.

Rigidez e precisão

A rigidez axial é alta, adequada para o posicionamento axial de alta precisão.

Um certo desvio angular é permitido (geralmente ≤ 2 minutos de arco).

Parâmetro (especificação)

Sufixos

1. Sufixos estruturais e de ângulo de contato

Sufixo que significa descrição dos fabricantes aplicáveis

QJ Design de contato de quatro pontos (anel interno dividido) NSK, SKF O ângulo de contato geralmente é de 35 ° (45 ° para o tipo QJ12)

Q Projeto de contato de quatro pontos (anel externo dividido) NSK O ângulo de contato é geralmente 23 ° (45 ° para o tipo Q12)

2. Sufixos de material da gaiola

SUFFIXO MATERIAL

MPA Window-Type Brass Solid Cage (Guia do anel externo) FAG, SKF comum em rolamentos do tipo QJ

MPB Janela de bronze-gaiola sólida (guia do anel interno) NSK Q tipo de rolamento especial

TVP Guia de bola de aço com gaiola de poliamida reforçada de vidro de vidro, adequado para alta velocidade

Gaiola de aço usinada da FA (guia do anel externo) resistente ao desgaste do SKF, adequado para cargas pesadas

CAGA PHA POLYETHER CETONA (PEEK) SKF SKF Alta temperatura e resistência à corrosão

3. Sufixos de depuração axial

Descrição dos fabricantes aplicáveis

A depuração axial C2 é menor que o grupo comum SKF aplicável ao posicionamento de alta precisão

A depuração axial C3 é maior que o grupo comum SKF permite maior expansão térmica

A depuração axial C4 é maior que o grupo C3 SKF usado em condições de trabalho especiais

CNL A metade inferior da depuração do grupo comum SKF pré -carga controle

4. Sufixo de grau de precisão

Descrição dos fabricantes aplicáveis ​​aos fabricantes de precisão do sufixo

P6 ISO 6 grau (precisão dimensional e rotacional) SKF Equipamento de precisão ordinária

P5 ISO 5 grau (alta precisão) Cenas de precisão geral, como eixos de máquina -ferramenta

SP Super Precision grau NSK estabilidade dimensional sob condições de trabalho extremas

5. Sufixos de design especiais

Sufixo que significa descrição dos fabricantes aplicáveis

N2 anel externo com duas ranhuras de posicionamento de 180 ° SKF, FAG conveniente para fixação axial

S1 Tratamento térmico especial (estável abaixo de 200 ℃) SKF Especial para ambiente de alta temperatura

B20 Tolerância de largura reduzida SKF Compact Instalation Design

6. Sufixos de vedação e lubrificação

Sufixo que significa descrição dos fabricantes aplicáveis

2RS Seal de borracha de dupla face Universal Anti-Líquido Intrusão

2Z Tampa de ferro dupla face à prova de poeira Projeto à prova de poeira

HT51 Grexa de alta temperatura (-30 ~+175 ℃) SKF Requisitos de lubrificação especial

Aplicativo

Cenários de aplicação típicos

Máquinas de engenharia: suporte do braço do guindaste, rolamento tocador.

Equipamento industrial: Centrífuga, tela vibratória.

Máquinas de precisão: mesa de rotação do instrumento óptico, junta de robô.

Indústria de veículos: eixo locomotivo ferroviário, rolamento do cubo da roda.
