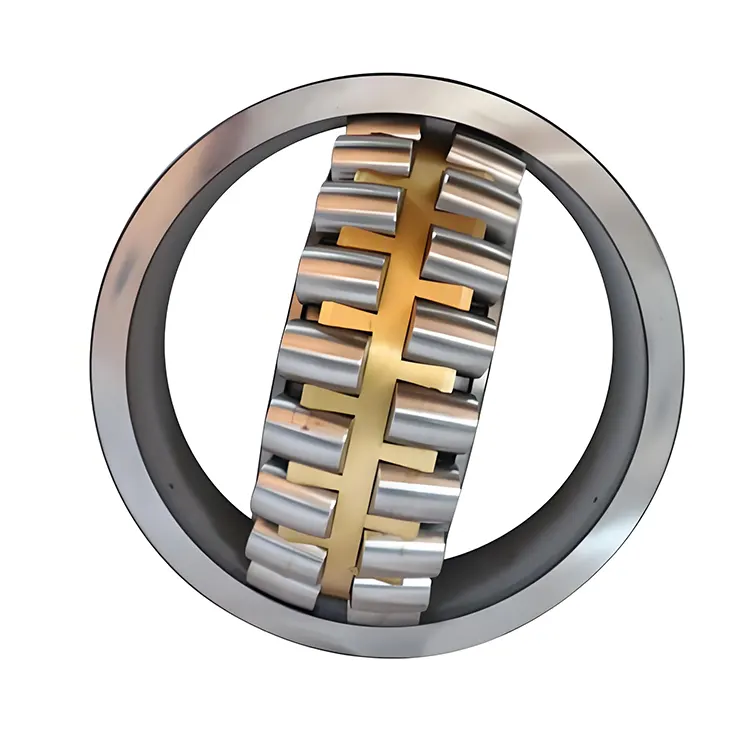

Rollo de rolos esféricos da prensa de impressão

Os rolamentos esféricos de rolos esféricos fabricados pela Komel possuem duas fileiras de rolos que podem suportar cargas radiais relativamente grandes e são adequadas para peças de impressora que carregam cargas pesadas, como os suportes do rolo de imprensa. O trilho do anel externo é esférico e o anel interno possui dois trilhos inclinados em um certo ângulo no eixo do rolamento. Essa estrutura fornece ao transportador excelente desempenho de autonomamento, permitindo que ela se adapte automaticamente a desvios ou erros de posicionamento causados ​​por vários fatores durante a operação da impressora, garantindo assim a operação normal entre todos os componentes, compensando erros e melhorando a estabilidade e a precisão do posicionamento da integração.

Existem dois tipos de orifícios internos: cilíndricos e cônicos. A inclinação de um orifício cônico é geralmente entre 1:30 e 1:12. Com os adaptadores ou mangas retráteis, os rolamentos de rolos esféricos da prensa de impressão das mangas de aperto com orifícios internos cônicos podem ser facilmente e rapidamente montados em eixos planos ou eixos de máquina escalonados, o que é conveniente para as vantagens de desmontagem e montar a unidade de fixação.

Uma gaiola de cobre usinada é geralmente usada e o anel externo é fixado com um fixador adaptado às condições excêntricas de carregamento. Os rolamentos esféricos de rolos esféricos de impressão duráveis ​​têm boa resistência e resistência ao desgaste, o que garante a distribuição uniforme de rolos e a operação normal, além de prolongar a vida útil dos rolamentos. Há também casos em que uma gaiola de aço é usada. Após o tratamento térmico e o endurecimento da superfície, a resistência ao desgaste é melhorada, o que pode reduzir o custo em certa medida e, ao mesmo tempo, atender aos requisitos da operação da imprensa.

Parâmetro (especificação)

Sufixos

Design interno

BC: Rolamentos com uma gaiola de ferro fundido guiado pelos rolos, adequado para os principais eixos das turbinas eólicas.

CA/CAC: O anel interno possui costelas de ambos os lados, com um anel guia guiado pela gaiola e uma gaiola de latão usinada.

CC (J)/CJ: O anel interno não possui costela, com um anel guia guiado pela gaiola e duas gaiolas de aço estampadas.

CCJA/EJA: O anel interno não tem costela, com um anel guia guiado pelo anel externo e duas gaiolas de aço estampadas.

CAF: semelhante ao tipo CA, mas com uma gaiola de aço usinada.

ECA/ECAC: gaiola de latão em forma de garfo, o anel interno possui costelas de ambos os lados, com um anel guia guiado pelo anel interno e um conjunto aprimorado de rolos.

Design externo (selos, ranhuras, etc.)

-Cs, -2Cs: Um lado ou ambos os lados estão equipados com vedações de NBR de contato.

-CS2, -2CS2: Um lado ou ambos os lados estão equipados com vedações de contato FKM.

-CS5, -2CS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

-Rs, -2Rs: Um lado ou ambos os lados estão equipados com vedações NBR de contato.

-RS5, -2RS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

K: furo cônico com um golpe de 1:12.

K30: furo cônico com um cone de 1:30.

Design de gaiola

F: Gaiola de aço usinado, guiado pelo anel interno.

FA: Gaiola de aço usinada, guiada pelo anel externo.

J: Gaiola de aço estampado, guiado pelo anel interno.

JA: Gaiola de aço estampado, guiado pelo anel externo.

MA: Gaiola de latão usinada, guiada pelo anel externo.

Material e tratamento térmico

235220: O anel interno é endurecido por maiúsculas e o furo interno tem uma ranhura em espiral.

HA3: O anel interno é endurecido por maiúsculas.

Precisão, depuração, pré -carga e operação silenciosa

C08: A precisão rotacional atende ao grau de tolerância P5.

C083: C08 + C3.

C084: C08 + C4.

C2: A depuração interna radial é menor que o grau normal.

C3: A depuração interna radial é maior que o grau normal.

C4: A depuração interna radial é maior que C3.

C5: A depuração interna radial é maior que C4.

P5: A precisão dimensional e a precisão rotacional atendem ao grau de tolerância P5.

P6: A precisão dimensional e rotacional atende ao grau de tolerância P6.

P62: P6 + C2.

Lubrificação

GEM9: Preenchido com 70-100% do SKF LGHB 2 GREASE.

VT143: Preenchido com 25 a 45% da graxa SKF LGEP 2.

VT143C: preenchido com 70-100% da graxa SKF LGEP 2.

W64: óleo sólido.

W: O anel externo não possui ranhura de lubrificação e orifícios de lubrificação.

W20: O anel externo possui três orifícios de lubrificação.

W26: O anel interno tem seis orifícios de lubrificação.

W33: O anel externo tem uma ranhura de lubrificação e três orifícios de lubrificação.

W33X: O anel externo tem uma ranhura de lubrificação e seis orifícios de lubrificação.

W77: Bolinhos de lubrificação W33 inseridos.

W513: W26 + W33.

Outras variantes

R505: Rolamentos para caixas de eixos ferroviários.

VA405: Rolamentos para máquinas vibratórias, com uma gaiola de aço estampada endurecida em maiúsculas de caixa.

VA406: Semelhante ao VA405, mas o furo interno do anel interno cilíndrico é revestido com PTFE.

VA991: Rolamentos adequados para aplicações de alta velocidade.

VE552 (e): O anel externo de um lado possui três orifícios de rosca equidistantes para conectar o equipamento de elevação. E indica que o rolamento está equipado com um parafuso de elevação de elevação.

VE553 (e): semelhante ao VE552 (e), mas o anel externo de ambos os lados tem orifícios rosqueados.

VG114: gaiola de aço estampada endurecida em maiúsculas.

VQ424: A precisão rotacional é maior que C08.

Aplicativo

Suporte ao cilindro de impressão:Os cilindros de impressão são os componentes principais de uma prensa de impressão, incluindo o cilindro da placa, o cilindro de manta e o cilindro de impressão, etc. Os rolamentos de roletes esféricos são usados ​​para suportar esses cilindros, com as cargas radiais relativamente grandes geradas durante a rotação de alta velocidade dos cilindros para garantir a precise das cilindros. Durante o processo de impressão, os cilindros podem sofrer um certo grau de deflexão devido a fatores como alterações na espessura do papel e distribuição desigual de tinta. O desempenho de auto-alinhamento dos rolamentos de rolos esféricos pode compensar automaticamente essa deflexão, mantendo o paralelismo entre os cilindros, garantindo assim a precisão do registro de impressão e evitar problemas de qualidade, como fantasmas e desfoques.

Mecanismo de alimentação de papel:O mecanismo de alimentação de papel é responsável por transmitir com precisão o papel para a posição de impressão. Os rolamentos de rolos esféricos são instalados em peças como o eixo da pinça de papel, com força de impacto e atrito durante o processo de alimentação de papel. Sua boa capacidade de transporte de carga e desempenho de auto-alinhamento podem garantir o movimento estável das garras de papel, garantir a transferência precisa do papel e melhorar a eficiência e a qualidade da impressão. Ao mesmo tempo, em operação de alta velocidade a longo prazo, a resistência ao desgaste e a confiabilidade dos rolamentos podem reduzir efetivamente o número de manutenção e tempo de inatividade do equipamento.

Sistemas de entrega de tinta e entrega de água:Os rolos de tinta do sistema de entrega de tinta e os rolos de água do sistema de entrega de água precisam manter a rotação estável e a pressão de contato precisa durante a operação. Os rolamentos de rolos esféricos são aplicados às partes de suporte desses rolos, capazes de ter o peso dos rolos de tinta e rolos de água, bem como as cargas geradas pela pressão de tinta e água durante sua rotação. Através da função de auto-alinhamento, os rolamentos podem compensar os pequenos desvios que ocorrem durante a instalação e operação dos rolos, garantindo o contato uniforme entre os rolos de tinta e os rolos de água, para que a tinta e a água possam ser transferidas uniformemente para a placa de impressão, alcançando assim os resultados da impressão de alta qualidade.

Sistema de transmissão:O sistema de transmissão da imprensa de impressão inclui componentes como engrenagens e correntes, que são usadas para transmitir energia e movimento. Os rolamentos de rolos esféricos são instalados no eixo de transmissão, com o torque e a força radial durante o processo de transmissão. Seu desempenho de auto-alinhamento pode reduzir a tensão adicional causada pelos erros de instalação ou deformação dos componentes de transmissão durante a operação, garantindo a operação suave do sistema de transmissão e melhorando a eficiência da transmissão. Além disso, o bom desempenho de vedação dos rolamentos pode impedir que as impurezas como poeira e tinta entrem, protejam o estado de lubrificação dentro dos rolamentos e prolongam a vida útil dos rolamentos.

Mecanismo de entrega em papel:O mecanismo de entrega de papel é responsável por coletar cuidadosamente os papéis impressos. Os rolamentos de rolos esféricos são aplicados a peças como o cilindro de entrega de papel, com o peso do papel e a tensão durante o processo de entrega de papel. Através das funções de auto-alinhamento e suporte de carga, os rolamentos podem garantir a rotação estável do cilindro de entrega de papel, permitindo que o papel seja coletado e empilhado suavemente, evitando problemas como rugas e distorções e melhorando a qualidade e a eficiência da entrega de papel.
