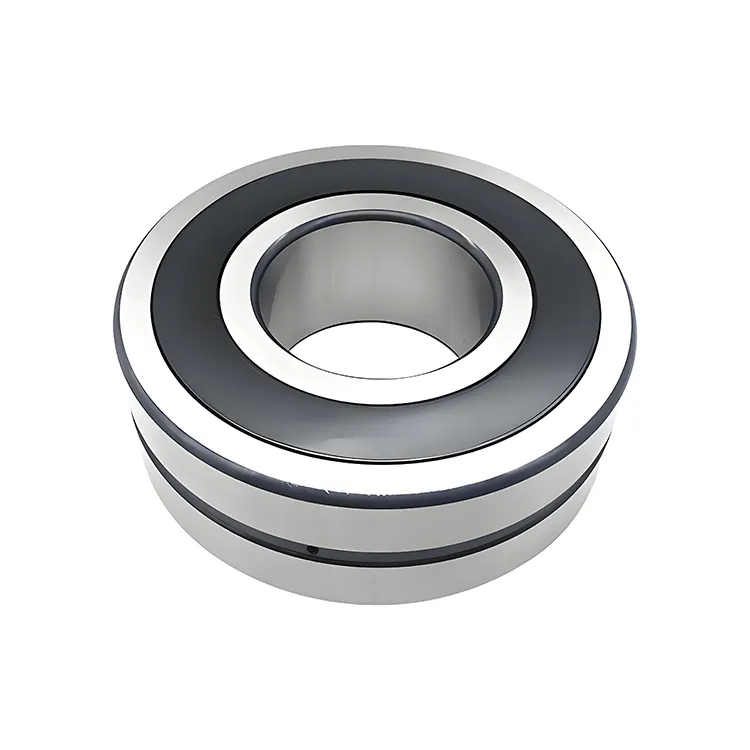

Rolamento esférico selado

Além das configurações básicas que consistem em um anel interno, um anel externo, elementos rotativos (duas fileiras de rolos) e uma gaiola, os rolamentos de rolos esféricos selados fabricados por Komel têm dispositivos de vedação em ambos os lados ou um lado do rolamento. As formas mais comuns de isolamento são as vedações de contato (vedações de borracha, incluindo borracha de nitrila de butadieno NBR, borracha de fluoreto de FKM, borracha nitrila de butadieno hidratada de HNBR, etc.) e vedações sem contato (como vedações de labirinto). As vedações de contato impedem a poeira externa, a sujeira, a umidade, etc., de entrar no núcleo, impedindo que o óleo vaze dos rolamentos. As vedações sem contato, de acordo com o projeto especial, criam um labirinto para evitar contaminação e aumentar o atrito do rolamento.

Parâmetro (especificação)

Sufixos

Design interno

BC: Rolamentos com uma gaiola de ferro fundido guiado pelos rolos, adequado para os principais eixos das turbinas eólicas.

CA/CAC: O anel interno possui costelas de ambos os lados, com um anel guia guiado pela gaiola e uma gaiola de latão usinada.

CC (J)/CJ: O anel interno não possui costela, com um anel guia guiado pela gaiola e duas gaiolas de aço estampadas.

CCJA/EJA: O anel interno não tem costela, com um anel guia guiado pelo anel externo e duas gaiolas de aço estampadas.

CAF: semelhante ao tipo CA, mas com uma gaiola de aço usinada.

ECA/ECAC: gaiola de latão em forma de garfo, o anel interno possui costelas de ambos os lados, com um anel guia guiado pelo anel interno e um conjunto aprimorado de rolos.

Design externo (selos, ranhuras, etc.)

-Cs, -2Cs: Um lado ou ambos os lados estão equipados com vedações de NBR de contato.

-CS2, -2CS2: Um lado ou ambos os lados estão equipados com vedações de contato FKM.

-CS5, -2CS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

-Rs, -2Rs: Um lado ou ambos os lados estão equipados com vedações NBR de contato.

-RS5, -2RS5: Um lado ou ambos os lados estão equipados com as vedações HNBR de contato.

K: furo cônico com um golpe de 1:12.

K30: furo cônico com um cone de 1:30.

Design de gaiola

F: Gaiola de aço usinado, guiado pelo anel interno.

FA: Gaiola de aço usinada, guiada pelo anel externo.

J: Gaiola de aço estampado, guiado pelo anel interno.

JA: Gaiola de aço estampado, guiado pelo anel externo.

MA: Gaiola de latão usinada, guiada pelo anel externo.

Material e tratamento térmico

235220: O anel interno é endurecido por maiúsculas e o furo interno tem uma ranhura em espiral.

HA3: O anel interno é endurecido por maiúsculas.

Precisão, depuração, pré -carga e operação silenciosa

C08: A precisão rotacional atende ao grau de tolerância P5.

C083: C08 + C3.

C084: C08 + C4.

C2: A depuração interna radial é menor que o grau normal.

C3: A depuração interna radial é maior que o grau normal.

C4: A depuração interna radial é maior que C3.

C5: A depuração interna radial é maior que C4.

P5: A precisão dimensional e a precisão rotacional atendem ao grau de tolerância P5.

P6: A precisão dimensional e rotacional atende ao grau de tolerância P6.

P62: P6 + C2.

Lubrificação

GEM9: Preenchido com 70-100% do SKF LGHB 2 GREASE.

VT143: Preenchido com 25 a 45% da graxa SKF LGEP 2.

VT143C: preenchido com 70-100% da graxa SKF LGEP 2.

W64: óleo sólido.

W: O anel externo não possui ranhura de lubrificação e orifícios de lubrificação.

W20: O anel externo possui três orifícios de lubrificação.

W26: O anel interno tem seis orifícios de lubrificação.

W33: O anel externo tem uma ranhura de lubrificação e três orifícios de lubrificação.

W33X: O anel externo tem uma ranhura de lubrificação e seis orifícios de lubrificação.

W77: Bolinhos de lubrificação W33 inseridos.

W513: W26 + W33.

Outras variantes

R505: Rolamentos para caixas de eixos ferroviários.

VA405: Rolamentos para máquinas vibratórias, com uma gaiola de aço estampada endurecida em maiúsculas de caixa.

VA406: Semelhante ao VA405, mas o furo interno do anel interno cilíndrico é revestido com PTFE.

VA991: Rolamentos adequados para aplicações de alta velocidade.

VE552 (e): O anel externo de um lado possui três orifícios de rosca equidistantes para conectar o equipamento de elevação. E indica que o rolamento está equipado com um parafuso de elevação de elevação.

VE553 (e): semelhante ao VE552 (e), mas o anel externo de ambos os lados tem orifícios rosqueados.

VG114: gaiola de aço estampada endurecida em maiúsculas.

VQ424: A precisão rotacional é maior que C08.

Aplicativo

Exploração e processamento de mineração:No ambiente de mineração, existe um grande número de partículas como poeira e sedimentos. Ao mesmo tempo, o equipamento gerará cargas de vibração e impacto relativamente grandes durante a operação. Os rolamentos esféricos de rolos selados são comumente usados ​​em equipamentos como trituradores, moinhos de bolas, telas vibratórias e transportadores de correia. Por exemplo, na parte do eixo principal de um triturador, o rolamento esférico de rolos esféricos selado pode suportar fortes impactos e vibrações, impedir a poeira e as partículas de pedra trituradas entrarem no interior do rolamento e garantir a operação estável do triturador. Em um moinho de bolas, o rolamento pode suportar cargas pesadas, e a estrutura de vedação pode evitar a intrusão de detritos dos meios e materiais de moagem, prolongando assim a vida útil do rolamento.

Indústria metalúrgica:Durante o processo de produção metalúrgica, existem condições de trabalho complexas, como alta temperatura, detritos de metal, escala de moinho e líquidos de resfriamento. Os rolamentos de rolos esféricos selados são adequados para equipamentos como moinhos de rolagem, máquinas de fundição contínuas, equipamentos de carregamento de forno e transportadores de aço. Tomando um moinho de rolamento como exemplo, o rolamento precisa suportar enormes forças de rolamento e tensões térmicas. A estrutura de vedação pode impedir a escala do moinho, os líquidos de resfriamento e outras impurezas de entrar, manter um bom estado de lubrificação do rolamento e garantir a rotação precisa dos rolos de rolamento. Os dispositivos de vibração do molde e as tabelas de rolos de transmissão de máquinas de fundição contínuas também exigem que esses rolamentos se adaptem às condições de trabalho de alta temperatura e cargas pesadas.

Máquinas de construção e engenharia:Máquinas de construção e engenharia, como escavadeiras, carregadeiras, guindastes, escavadeiras e misturadores de concreto, geralmente operam em ambientes ao ar livre com muita poeira, além de condições lamacentas e úmidas. Os rolamentos esféricos de rolos selados podem ser aplicados aos mecanismos de sabão, pontos de dobradiça da lança e pau, eixos de roda e eixos de mistura desses equipamentos. Por exemplo, os rolamentos de escavadeiras usam rolamentos esféricos de rolos esféricos selados, que podem suportar cargas radiais, axiais e de capotagem complexas. Ao mesmo tempo, a estrutura de vedação pode impedir a intrusão de solo, areia e água, garantindo a rotação e a confiabilidade flexíveis do equipamento.

Produção de cimento:Equipamentos de produção de cimento, como fornos rotativos, fábricas de matéria -prima, fábricas de cimento e separadores de pó, têm ambientes de trabalho severos com uma grande quantidade de poeira e cargas pesadas durante a operação. Os rolamentos esféricos de rolos selados desempenham um papel crucial nesses equipamentos. Por exemplo, nos rolos de apoio e rolos de impulso de rolamentos de fornos rotativos, a estrutura de vedação pode bloquear efetivamente a entrada de poeira de cimento, suportar o enorme peso do corpo do forno e as vibrações durante a operação e garantir a operação estável do forno rotativo. Os principais rolamentos de moinhos de matéria -prima e moinhos de cimento também dependem desses rolamentos para suportar cargas pesadas e impedir a contaminação por poeira.

Indústria de energia:Nas usinas de energia, seja geração de energia térmica, geração de energia hidrelétrica ou geração de energia eólica, existem equipamentos que usam rolamentos esféricos de rolos esféricos selados. Como pulverizadores de carvão, ventiladores e bombas de água em usinas térmicas, turbinas de água e geradores em usinas hidrelétricas, bem como os principais eixos e sistemas de guinada de turbinas eólicas em usinas eólicas. Tomando uma turbina eólica como exemplo, o rolamento do eixo principal precisa suportar enormes cargas axiais e radiais. A estrutura de vedação do rolamento esférico selado pode impedir a intrusão de areia, vento, água da chuva e umidade, se adaptar ao ambiente de trabalho ao ar livre e garantir a operação confiável da turbina eólica.

Indústria de papel:Durante o processo de fabricação de papel, o equipamento de produção de papel entrará em contato com substâncias como água, agentes químicos e fibras. Os rolamentos de rolos esféricos selados podem ser usados ​​em peças como a seção de prensa, seção de secagem e enroladores de máquinas de papel. Na seção de prensa, o rolamento precisa suportar a pressão durante a prensagem de papel, e a estrutura de vedação pode impedir que as fibras da polpa de água e papel entrem, protegendo o rolamento da corrosão e desgaste. Os rolamentos na seção de secagem precisam suportar altas temperaturas e vapor, e o dispositivo de vedação pode impedir a perda de graxa lubrificante e a intrusão de impurezas externas, garantindo a rotação estável dos rolos de secagem.
