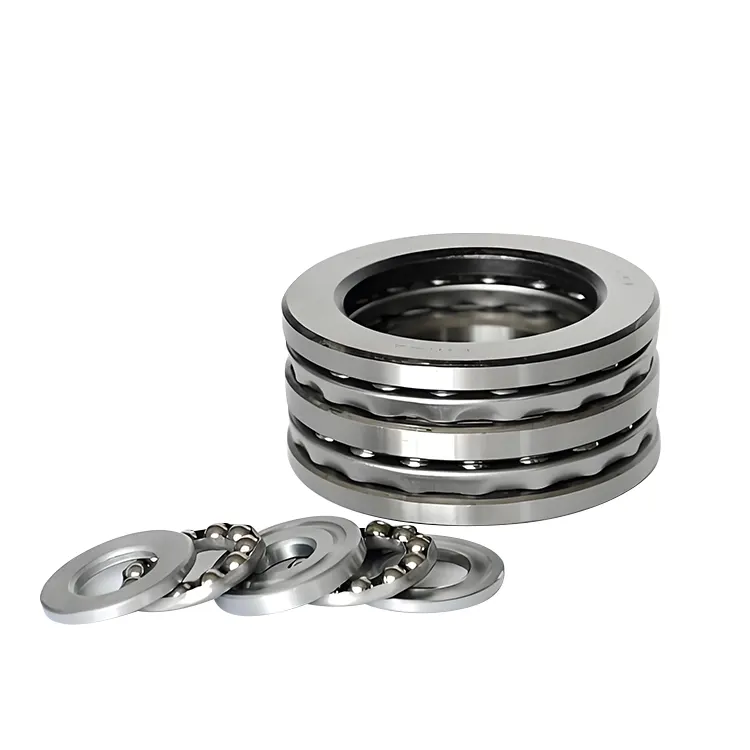

Rolamento de esfera de impulso de direção dupla

Os rolamentos de suporte de pressão bidirecional de Komel consistem em duas arruelas de eixo, duas lavadoras de assentos e dois conjuntos de conjuntos de bola e estrutura. As lavadoras de eixos têm eixos, as lavadoras de casas têm cozinhas. Duas fileiras de bolas entre as duas roscas de carregamento e o carregamento. Este equipamento é usado para manter o equilíbrio entre as bolas, garantir a distribuição uniforme da bola e evitar escorregar e cair.

Um design de rolamento de esfera de direção dupla ajuda a resistir às forças axiais em qualquer direção. Isso é conseguido combinando duas faixas lado a lado. Esse método pode efetivamente aplicar cargas axiais em diferentes direções simultaneamente e pode garantir a precisão da posição axial da viga.

Parâmetro (especificação)

Sufixos

P0: Tolerância comum, que é o grau de tolerância mais comumente usado para rolamentos de esferas de impulso. É adequado para cenários gerais de aplicação industrial e é usado na maioria dos equipamentos mecânicos comuns para atender aos requisitos básicos de precisão.

P6: Um nível superior a P0, geralmente usado para equipamentos com certos requisitos para precisão de rotação, como o sistema de alimentação de máquinas -ferramentas etc., que podem tornar a operação do equipamento mais estável e reduzir a vibração e o ruído.

P5: A precisão é superior a P6 e é frequentemente usada em equipamentos mecânicos de alta precisão, como o eixo de máquinas-ferramentas de precisão, instrumentos de medição etc., que podem garantir a operação de alta precisão do equipamento.

C1: indica que a depuração radial do rolamento é menor que o grupo comum, que é adequado para ocasiões com requisitos rigorosos de folga e ajuste próximo, como alguns sistemas de fuso de alta precisão.

C2: A folga é menor que o grupo comum, mas maior que o grupo C1, e é usado em alguns cenários de aplicação com certas restrições à folga, mas não tão rigorosas quanto C1.

C3: A liberação é maior que o grupo comum. É frequentemente usado em situações em que o rolamento muda bastante em tamanho devido ao aumento da temperatura durante a operação. Pode evitar que o rolamento fique preso devido à expansão térmica.

M: indica que o material da gaiola é de bronze. As gaiolas de latão têm boa resistência e resistência ao desgaste e são adequadas para condições de trabalho com altas velocidades e cargas médias.

F: Indica gaiolas sólidas de aço, elemento rolante guiado

TN: Geralmente indica gaiolas de nylon. As gaiolas de nylon são leves em peso, boas em auto-lubrificação e com baixo ruído. Eles são adequados para rolamentos de esferas de empuxo de alta velocidade.

Aplicativo

Indústria de máquina -ferramenta: comumente usada nos componentes do fuso das máquinas -ferramentas, como o eixo de um torno horizontal, que pode suportar a força de corte axial da peça de trabalho, garantindo a precisão do posicionamento axial do eixo e garantir a precisão do processamento.

Equipamento metalúrgico: Em alguns equipamentos da indústria metalúrgica, como o dispositivo de vibração de cristalizador de uma máquina de fundição contínua, rolamentos de esferas de impulso bidirecional são usados ​​para suportar a força axial dos componentes vibratórios e garantir a operação estável do equipamento.

Redutor: Em alguns redutores, especialmente em situações em que as cargas axiais bidirecionais precisam ser suportadas, os rolamentos de esferas de impulso bidirecional são usados ​​para suportar o eixo de transmissão, transmitir torque e resistir à força axial.

Indústria de automóveis: por exemplo, na transmissão de um carro, rolamentos de esferas de empuxo bidirecional podem ser usados ​​para suportar alguns eixos de engrenagem com grandes forças axiais para garantir a malha correta e a eficiência da transmissão das engrenagens.
