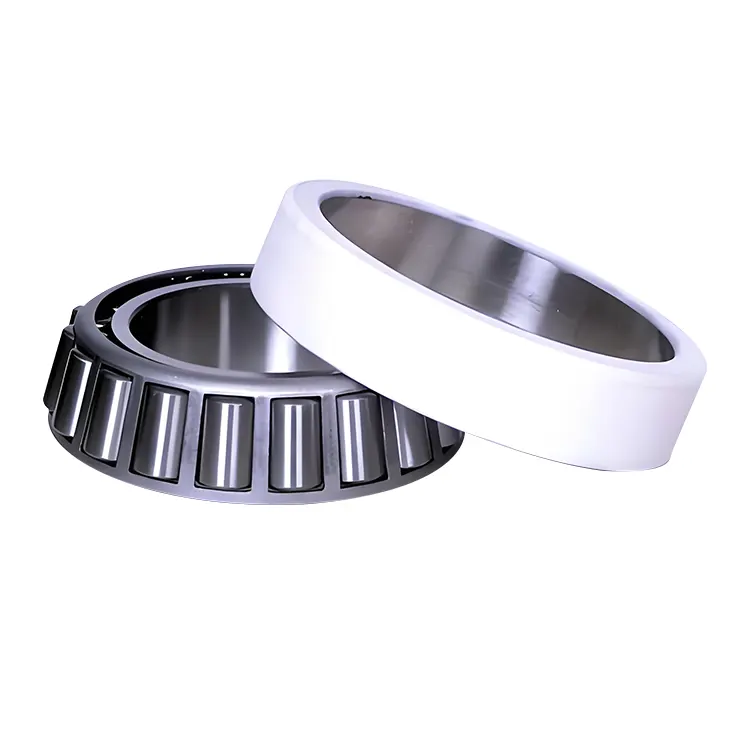

Rolamento de rolos de cone isolado elétrico

China Os rolamentos de rolos de alta qualidade, fabricados pela Komel, incluem um anel interno, anel externo, eixo oco e alojamento. As diferenças no isolamento elétrico resultam em diferenças no projeto ou no uso de materiais. O método mais comum é aplicar uma camada de isolamento interna ou externa, como uma camada de cerâmica, camada de resina epóxi e assim por diante. e. A camada protetora é geralmente fina, mas possui boas propriedades de isolamento. Também envolve o uso de dissipadores de calor feitos de dissipadores de calor, isolando eletricamente as partes móveis dos anéis interno e externo, impedindo a corrente elétrica.

Os tubos internos, tubos externos e andaimes geralmente são feitos de materiais metálicos de alta qualidade, como fios de aço inoxidável isolados eletricamente isolados (por exemplo, GCR15) e, através de processos de tratamento térmico apropriados, os requisitos de boa força, rigidez e capacidade de carga dos tubos podem ser atendidos. Os materiais de aquecimento mais usados ​​são materiais de cerâmica, como óxido de alumínio, que têm alta resistência ao desgaste, excelentes propriedades térmicas e podem manter um bom desempenho térmico durante a operação de rolamento. Os materiais de isolamento podem ser feitos de plástico isolante, como politetrafluoroetileno, que possui um bom isolamento elétrico e baixa resistência à corrosão.

Os rolamentos de rolos de redução de reduto isolados elétricos têm um bom desempenho de isolamento elétrico, alta carga, alta confiabilidade etc. e. características e são amplamente utilizadas em aplicações industriais, como motores industriais, usinas de energia, máquinas de mineração e equipamentos petroquímicos.

Parâmetro (especificação)

Sufixos

Relacionado ao design interno

· O sufixo do rolamento "VL2071" indica que esse rolamento é um rolamento isolado do anel interno. As superfícies externas de seus anéis interno e externo são fornecidos com um revestimento isolante de óxido de alumínio, que pertence ao revestimento padrão.

· O sufixo do rolamento "VL0241" indica que esse rolamento é um rolamento isolado do anel externo. A superfície externa de seu anel externo é revestida com um revestimento de óxido de alumínio, que pertence ao revestimento padrão, e a capacidade de isolamento é de até 1000V DC

Relacionado à classe de tolerância

· P0: Classe de tolerância normal. Esta é a classe de tolerância mais comum, adequada para a maioria das aplicações industriais gerais.

· P6: uma classe de tolerância mais riculada que P0. É aplicável a situações em que é necessário um certo nível de precisão rotacional, como os eixos de alimentação das máquinas -ferramentas.

· P5: maior precisão que P6. É comumente usado nos eixos principais de máquinas -ferramentas de alta precisão, equipamentos aeroespaciais e outros campos com requisitos de precisão extremamente altos.

Relacionado à autorização

· C1: menor que a folga normal. É adequado para situações em que é necessário um controle rígido de deslocamentos axiais e radiais, como os principais eixos das máquinas -ferramentas de precisão.

· C2: A folga é menor que a folga normal, mas maior que C1. É usado quando um certo nível de controle de liberação é necessário, mas não tão rigoroso.

· CN: folga normal. É a classe de liberação mais usada, adequada para a maioria das aplicações industriais gerais.

· C3: A folga é maior que a folga normal. É frequentemente usado em ambientes de alta temperatura ou quando a interferência se encaixa entre o eixo e o alojamento do rolamento é relativamente grande, para compensar a diminuição da folga causada pelas alterações de temperatura ou pelo ajuste.

· C4: A folga é maior que C3. É adequado para ambientes de temperatura mais alta ou ajustes de interferência maior.

· C5: a maior folga. Geralmente é usado em condições de trabalho especiais com altas temperaturas, alta velocidade ou grandes ajustes de interferência.

Aplicativo

Motores Industriais:Especialmente em grandes motores de alta tensão e motores de frequência variável, é provável que as correntes do eixo sejam geradas durante a operação. Os rolamentos de rolos cônicos isolados eletricamente podem proteger os rolamentos do motor, melhorando a confiabilidade e a vida útil dos motores.

Geração de energia eólica:Amplamente utilizados nas caixas de câmbio, sistemas de guinada e sistemas de controle de afinação de conjuntos de geradores de turbinas eólicas, eles podem impedir que os rolamentos sejam danificados por correntes geradas devido a ataques de raios, desequilíbrios do sistema elétrico etc., garantindo a operação normal do equipamento de geração de energia eólica.

Máquinas de mineração:Por exemplo, nos eixos de transmissão de equipamentos como trituradores e moinhos de bolas, o ambiente de trabalho é duro e pode haver interferência elétrica. Os rolamentos de rolos cônicos isolados eletricamente podem lidar efetivamente com essas situações e garantir a operação confiável do equipamento.

Equipamento petroquímico:Em equipamentos como compressores e bombas, eles podem evitar falhas causadas por problemas atuais e atender aos requisitos da indústria petroquímica para a estabilidade e a segurança dos equipamentos.

Precauções para instalação e manutenção

Instalação:Durante o processo de instalação, deve -se prestar atenção especial para evitar danos ao revestimento isolante ou componentes isolantes. Verifique se a precisão da instalação e opere de acordo com o processo de instalação correto para evitar o impacto no desempenho isolante e na operação normal dos rolamentos devido à instalação inadequada.

Manutenção:Verifique regularmente o desempenho isolante dos rolamentos para garantir que não haja problemas como danos ou envelhecimento da camada isolante. Ao mesmo tempo, verifique as condições de lubrificação e vedação dos rolamentos para garantir bons estados de lubrificação e vedação, de modo a prolongar a vida útil dos rolamentos.
