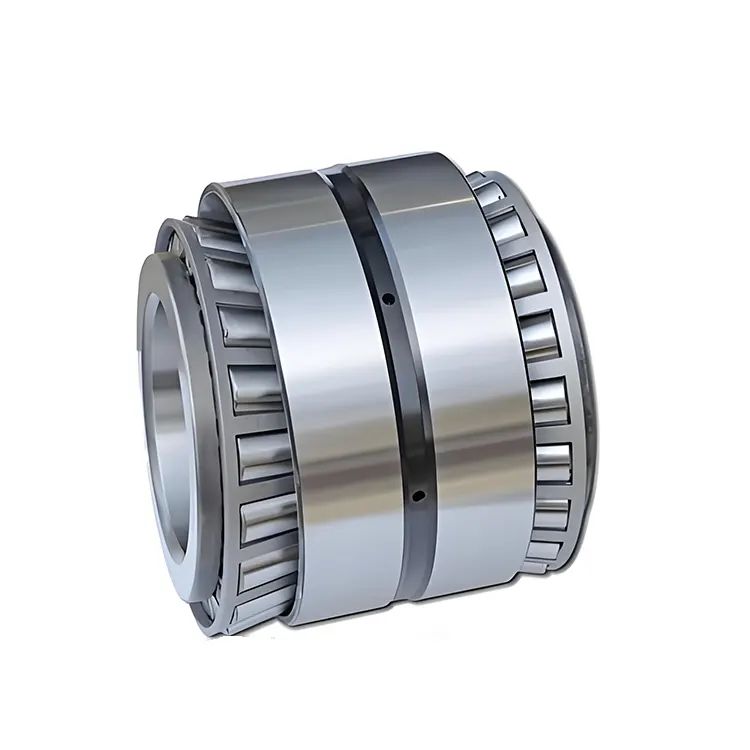

Rolamento de rolo de dupla linha

Juntas de feridas em espiral de alta linha de alto desempenho fabricadas pela Komel, incluindo anéis contínuos. O anel externo é composto por dois anéis externos, as faces menores dos anéis externos são próximos um do outro, e há um anel espaçador no meio. Os elementos rolantes são rolamentos de rolos dispostos entre as pistas correspondentes dos anéis interno e externo. A cerca separa carros e espaços iguais. Normalmente, as placas de sinalização de aço são usadas, mas também são usadas barras de aço. Esses rolamentos têm alta capacidade de carga, folga garantida, alta precisão rotacional e velocidade de rotação limitada. Os rolamentos de rolos de dupla linha da linha dupla são amplamente utilizados na fabricação de automóveis, indústria de máquina -ferramenta, máquinas de construção, máquinas metalúrgicas e outras indústrias.

Parâmetro (especificação)

Sufixos

· E: Design reforçado, o que geralmente significa que as dimensões dos rolos e as pistas do rolamento são aumentadas para melhorar a carga de carga do rolamento. Por exemplo, em alguns cenários de aplicação de carga pesada, o uso de rolamentos de rolos cônicos reforçados podem suportar melhor cargas radiais e axiais.

· J: O anel interno está equipado com furos de óleo e ranhuras de óleo para lubrificação. Esse projeto facilita a injeção de óleo lubrificante no rolamento, garantindo uma boa lubrificação durante alta velocidade ou operação de carga pesada e reduzindo o desgaste e a geração de calor.

· JR: O anel externo está equipado com orifícios de óleo e ranhuras de óleo, também com o objetivo de melhorar as condições de lubrificação do rolamento.

· N: O anel externo possui uma ranhura Snap - para instalar um anel Snap -, que pode atingir o posicionamento axial do rolamento e impedir que o rolamento se mova axialmente no eixo.

· NR: O anel externo tem uma ranhura Snap e vem com um anel de snap -. Comparado com os rolamentos com apenas um ranhura Snap, essa configuração é mais amigável. O posicionamento axial pode ser concluído diretamente após a instalação do snap - anel.

· P2: O nível mais alto de precisão dimensional e precisão rotacional, adequada para cenários de aplicação com requisitos de precisão extremamente altos, como os eixos das máquinas -ferramentas de precisão.

· P4: uma classe alta - precisão, com precisão perdendo apenas para a classe P2. É comumente usado em alguns equipamentos mecânicos de alta velocidade e alta - precisão, como motores aero - e máquinas de moagem de alta velocidade.

· P5: Uma classe de alta precisão comum, que pode atender aos requisitos da maioria dos equipamentos industriais com certos requisitos de precisão, como máquinas -ferramentas CNC e máquinas têxteis.

· P6: A precisão é menor que a classe P5, mas maior que a classe normal (a classe normal é indicada sem sufixo). Pode ser usado em máquinas com requisitos gerais de precisão, como máquinas agrícolas e ferramentas de máquinas gerais.

· C1: A folga é menor que a folga normal, adequada para ocasiões que requerem alta precisão e baixa vibração, como instrumentos de precisão e equipamentos ópticos.

· C2: A folga é menor que a folga normal, mas maior que a da classe C1. É comumente usado em algumas máquinas de precisão com certos requisitos para folga.

· C0: A depuração normal, que é a classe de liberação mais usada e é adequada para a maioria dos equipamentos mecânicos em condições gerais de trabalho.

· C3: A folga é maior que a folga normal, comumente usada em condições de trabalho, como alta temperatura, alta velocidade e carga pesada. Nesses casos, a depuração do rolamento diminuirá devido a fatores como expansão térmica. Uma folga inicial maior pode garantir que o rolamento ainda tenha uma liberação adequada durante a operação.

· C4: A folga é maior que a da classe C3, adequada para condições de trabalho especiais com temperatura mais alta, velocidade mais alta e carga mais pesada.

· M: gaiola de liga de cobre sólida, que tem boa força, resistência ao desgaste e desempenho de lubrificação. É adequado para ambientes de trabalho de alta velocidade, pesado - carga e alta temperatura.

· T: a gaiola de resina sintética, que é leve, tem baixo ruído e bom desempenho de lubrificação. É comumente usado em cenários de aplicação de alta e velocidade e ruído, como ferramentas elétricas e eletrodomésticos.

· TN: CAGA NYLON DE NYLON DE VIDRO - FIBRA - que tem boa força e resistência e também tem um certo desempenho de auto -lubrificação. É amplamente utilizado em muitas aplicações industriais comuns.

· W: Materiais especiais, geralmente indicando que o rolamento é feito de aço especial ou outros materiais para atender às condições de trabalho específicas, como resistência à corrosão e alta resistência à temperatura.

· G: Submedido a tratamento térmico especial, o que melhora a dureza, a resistência ao desgaste e o desempenho anti -fadiga do rolamento. É adequado para aplicações sob condições de trabalho severas e cargas pesadas.

Aplicativo

Indústria automotiva:É comumente usado em peças como rodas automotivas, diferenciais e transmissões. Ele pode suportar cargas radiais e axiais durante a operação do veículo, garantindo o funcionamento suave do veículo e a precisão da direção.

Máquina -ferramenta Indústria:Ele pode ser aplicado a componentes como os fusos e as tábuas de trabalho das máquinas-ferramentas, suportando as operações de corte e usinagem de alta precisão das máquinas-ferramentas e garantindo a precisão da usinagem e a qualidade da superfície.

Indústria de máquinas de construção:Por exemplo, em peças como os rolamentos e eixos de transmissão de máquinas de construção, como escavadeiras, carregadeiras e guindastes, ele pode suportar enormes cargas radiais e axiais e se adaptar a ambientes de trabalho severos.

Indústria de equipamentos metalúrgicos:Em máquinas metalúrgicas, como moinhos de rolagem e equipamentos de fabricação de ferro, é usado para suportar componentes como rolos e eixos de acionamento, e pode suportar cargas sob condições de trabalho severas, como altas temperaturas e cargas pesadas.
