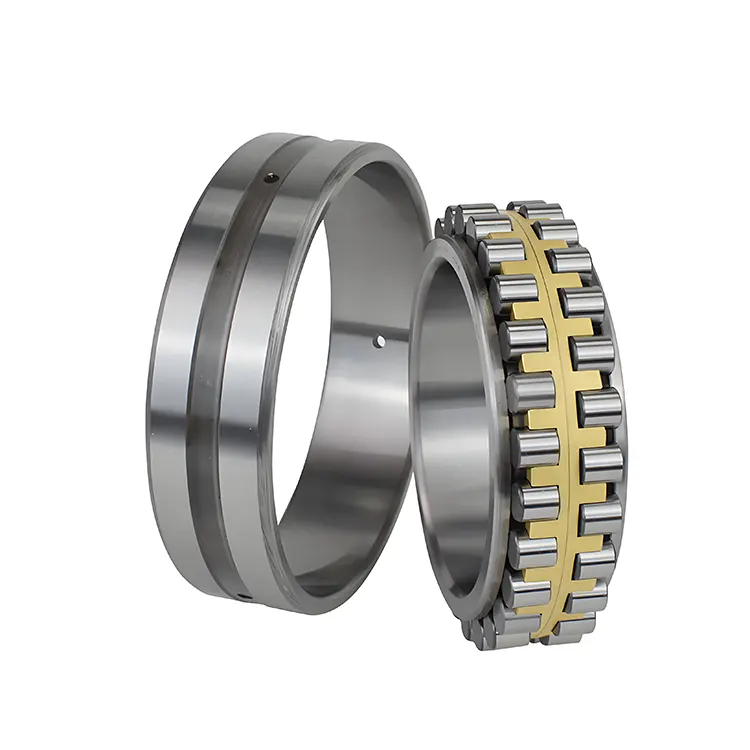

Os rolamentos de rolos cilíndricos de alta linha de alta qualidade Komel fabricados por Komel consistem em um anel interno, duas fileiras de anéis externos e um alojamento. Os anéis interno e externo têm pistas, com dois loops cilíndricos claros entre as pistas. A função do plástico é manter uma distância uniforme entre os rolos, evitar atrito e colisão entre os rolos e garantir a operação normal do rolamento. Esses adesivos têm características como alto peso molecular, baixa viscosidade, alta especificidade, alta velocidade de rotação e propriedades de penetração e liberação fácil. A máquina de rolamento de rolos cilíndricos de fila dupla de nossa empresa é amplamente utilizada na indústria de máquinas -ferramenta, na indústria automotiva, equipamentos de chapas de chapas e equipamentos de mineração.
|
Número do modelo |
Diâmetro interno |
Diâmetro externo |
Largura |
|
NN 3006 |
30 |
55 |
19 |
|
NN 3007 |
35 |
62 |
20 |
|
NN 3008 |
40 |
68 |
21 |
|
NN 3009 |
45 |
75 |
23 |
|
NN 3010 |
50 |
80 |
23 |
|
NN 3011 |
55 |
90 |
26 |
|
NN 3012 |
60 |
95 |
26 |
|
NN 3013 |
65 |
100 |
26 |
|
NN 3014 |
70 |
110 |
30 |
|
NN 3015 |
75 |
115 |
30 |
|
NN 3016 |
80 |
125 |
34 |
|
NN 3017 |
85 |
130 |
34 |
|
NN 3018 |
90 |
140 |
37 |
|
NN 3019 |
95 |
145 |
37 |
|
NN 3020 |
100 |
150 |
37 |
|
4920 sal |
100 |
140 |
40 |
|
NN 3021 |
105 |
160 |
41 |
|
4921 sal |
105 |
145 |
40 |
|
NN 3022 |
110 |
170 |
45 |
|
4922 sal |
110 |
150 |
40 |
|
NN 3024 |
120 |
180 |
46 |
|
4924 sal |
120 |
165 |
45 |
|
NN 3026 |
130 |
200 |
52 |
|
4926 sal |
130 |
180 |
50 |
|
NN 3028 |
140 |
210 |
53 |
|
4928 sal |
140 |
190 |
50 |
|
NN 3030 |
150 |
225 |
56 |
|
4930 Sal |
150 |
210 |
60 |
|
3932 sal |
160 |
220 |
60 |
|
NN 3034 |
170 |
260 |
67 |
|
4934 sal |
170 |
230 |
60 |
|
NN 3036 |
180 |
280 |
74 |
|
4952 sal |
260 |
360 |
100 |
|
NN 3048 |
240 |
360 |
92 |
|
NN 3056 |
280 |
420 |
106 |
|
4960 sal |
300 |
420 |
118 |
|
4164 sal |
320 |
540 |
218 |
|
4964 sal |
320 |
440 |
118 |
|
4172 sal |
360 |
600 |
243 |
|
4972 sal |
360 |
480 |
118 |
|
NN 3076 |
380 |
560 |
135 |
|
4976 sal |
380 |
520 |
140 |
|
4992 sal |
460 |
620 |
160 |
|
49/500 sal |
500 |
670 |
170 |
|
49/530 SAL |
530 |
710 |
180 |
|
49/30 Sal |
630 |
850 |
218 |
Relacionado ao design interno
· E: design aprimorado. Esse design geralmente significa um aumento no número de elementos rolantes, otimização de seus tamanhos ou melhoria na estrutura da gaiola, aumentando assim a capacidade de carga do rolamento. Por exemplo, alguns rolamentos de rolos cilíndricos de linha única de SKF com o sufixo "E" apresentam uma geometria interna e design de gaiola otimizada, resultando em cargas mais altas.
· Em: Design aprimorado com uma gaiola de latão usinada. Comparado com gaiolas comuns, a gaiola de latão usinada tem melhor resistência à força e desgaste, tornando -a adequada para condições de trabalho mais exigentes.
· MA: Ele usa uma gaiola de latão usinada guiada pelo anel externo. Esse tipo de gaiola pode fornecer boa lubrificação e desempenho de dissipação de calor. Enquanto isso, a orientação externa do anel garante a estabilidade da gaiola durante a rotação de alta velocidade.
Relacionado à classe de tolerância
· P0: Classe de tolerância normal. Esta é a classe de tolerância mais comum, adequada para a maioria das aplicações industriais gerais.
· P6: uma classe de tolerância mais riculada que P0. É aplicável a situações em que é necessário um certo nível de precisão rotacional, como os eixos de alimentação das máquinas -ferramentas.
· P5: maior precisão que P6. É comumente usado nos eixos principais de máquinas -ferramentas de alta precisão, equipamentos aeroespaciais e outros campos com requisitos de precisão extremamente altos.
Relacionado à autorização
· C1: menor que a folga normal. É adequado para situações em que é necessário um controle rígido de deslocamentos axiais e radiais, como os principais eixos das máquinas -ferramentas de precisão.
· C2: A folga é menor que a folga normal, mas maior que C1. É usado quando um certo nível de controle de liberação é necessário, mas não tão rigoroso.
· CN: folga normal. É a classe de liberação mais usada, adequada para a maioria das aplicações industriais gerais.
· C3: A folga é maior que a folga normal. É frequentemente usado em ambientes de alta temperatura ou quando a interferência se encaixa entre o eixo e o alojamento do rolamento é relativamente grande, para compensar a diminuição da folga causada pelas alterações de temperatura ou pelo ajuste.
· C4: A folga é maior que C3. É adequado para ambientes de temperatura mais alta ou ajustes de interferência maior.
· C5: a maior folga. Geralmente é usado em condições de trabalho especiais com altas temperaturas, alta velocidade ou grandes ajustes de interferência.
Máquina -ferramenta Indústria:É comumente usado nos eixos principais de máquinas -ferramentas. Ele pode suportar as forças de corte radial durante o processo de usinagem das máquinas -ferramentas, garantindo a precisão e a estabilidade rotacionais do eixo principal, melhorando assim a precisão da usinagem e a qualidade da superfície.
Motor Indústria:Em motores elétricos, os rolamentos de rolos cilíndricos de fila única são usados para suportar o rotor, com o peso do rotor e as forças radiais geradas durante a operação para garantir a operação normal do motor.
Equipamento metalúrgico:Por exemplo, os rolamentos de rolagem e rolagem de backup de trabalho de moinhos de rolagem podem suportar as enormes cargas radiais durante o processo de rolagem, garantindo a operação estável dos rolos e a precisão do rolamento.
Máquinas de mineração: Em equipamentos como trituradores e moinhos de bolas, os rolamentos de rolos cilíndricos de linha única são usados para suportar componentes pesados, com os impactos e cargas gerados durante o esmagamento e a moagem dos minérios.
